Übersiht

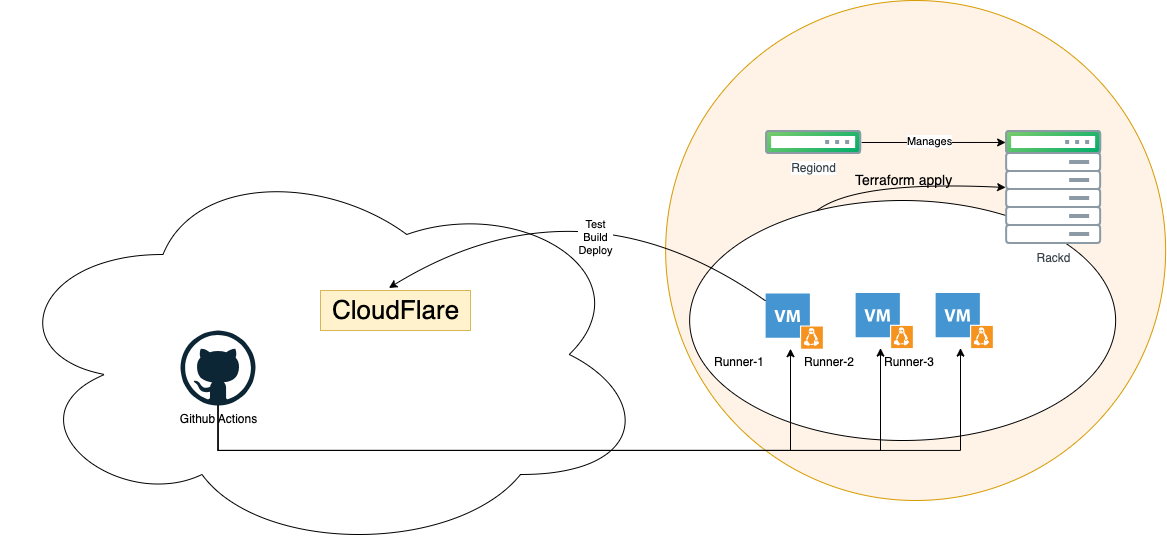

Anhand der Abbildung stellen wir folgende Komponenten fest:
- Runners welche für Github Actions zur Verfügung stehen
- Ein Maas Region und Rack Controller verwalten Bare Metal Instanzen und virtuelle Maschinen
- Die Runners übernehmen Grundlegende Deployment Task
Abhängigkeiten
Anhand dieser Graphe ist ersichtlich, dass zuerst die Infrastruktur bereitgestellt sein muss, bevor die Applikationen wie Runner und deren Jobs ausgerollt werden können. Der zentrale Fokus der Bereitstellung in diesem Projekt befasst sich mit der Bereitstellung der nötigen Komponenten der Infrastruktur.
graph LR;
MAAS[MAAS] ---> VM[VMs] ;
VM ---> Run[Runner]
Run[Runner] ---> TF[Terraform]
Run ---> Ansible[Ansible]
Run ---> etc
subgraph Infrastruktur
MAAS
VM
end
subgraph Applikation
Run
Ansible
TF
etc
end
Applikationen
Folgende Applikationen und Dienste definieren die Grundlage für die Infrastruktureinheit:
| Name | Funktion |
|---|---|
| Postgreql | Datenbank für MAAS Regiond |
| MAAS-Region-Controller | Stellt die API für REST & GUI für Bereitstellung zur Verfügung |
| MAAS-Rack-Controller | Stellt Images für Instanzen bereit. DNS, DHCP, etc |
Diese Applikationen übernehmen in der Konfiguration für Ansible ihre eigene Rollen und erlauben so die freie Verteilung ihrer Hosts nach Funktion.
Design
Mit Ansible sind Rollen für die entsprechende Applikation erstellt worden. So erlaubt es sich verschiedene Teilsysteme im gleichen System oder in verteilten Systemen in Betrieb zu nehmen.
Warnung
Das Playbook und deren Rollen in diesem Projekt sind nicht für echte Productionzwecke mit redundanten oder horizontal skalierenden Systemen gedacht. Sie erlaubt lediglich die Erstellung von separierten Systemen mit ihrer eigenen Verantwortung.
Hardware
Folgende Hardware wird eingesetzt um die folgenden Rollen einzusetzen. Diese Entscheidung wurde in Bezug auf mein Budget an physischen Rechnern gemacht.
graph TD;
pgsql[Postgresql];
regiond[Regiond Controller];
rackd[Rackd Controller];
subgraph Host-2
regiond
rackd
end
subgraph Host-1
pgsql
end
subgraph kvm hosts
Host-3
Host-4
Host-5
end
regiond ---> pgsql
rackd ---> Host-3 & Host-4 & Host-5
Konfiguration
Die Konfiguration der einzelnen Systeme übernimmt in diesem Design Ansible. Mit einem nach Wunsch definierten Inventoryfile können die entsprechenden Applikationen und die dafür nötige Konfiguration mit den Rollendefinitionen widerspiegelt werden.
Die Erstellung der virtuellen Maschinen erfolgt durch Terraform. Die Bare Metal Instanzen werden von hand gestartet und über das graphische Interface bereitgestellt.
Die genauere Implementation der verschiedenen Systeme sind im Abteil Umsetzung zu lesen.
